Модули сканирования
BTS predicted

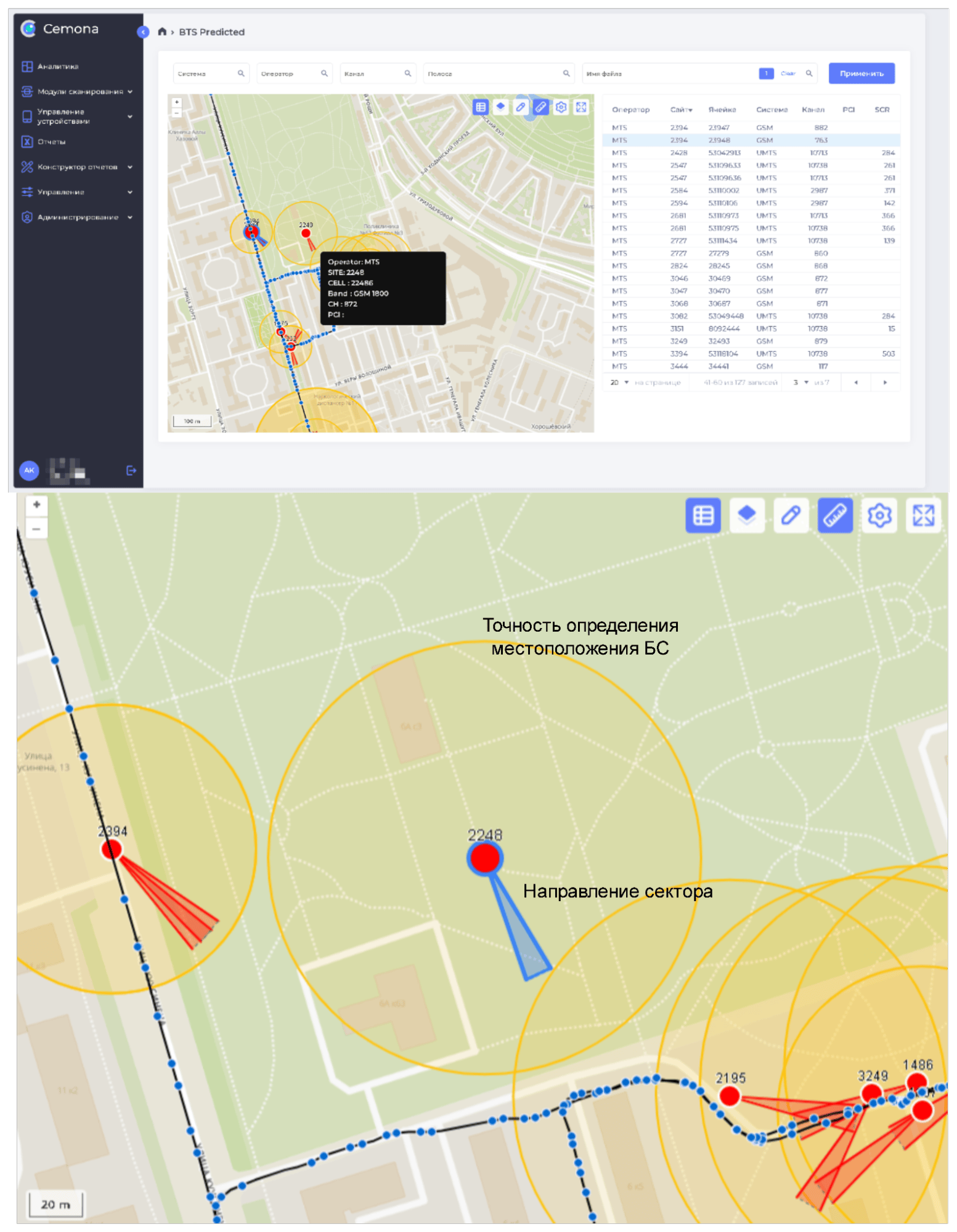

Модуль "BTS predicted" позволяет на основании данных радиочастотного сканирования определить и нанести на карту местоположение базовых станций оператора, в сети которого производятся измерения.

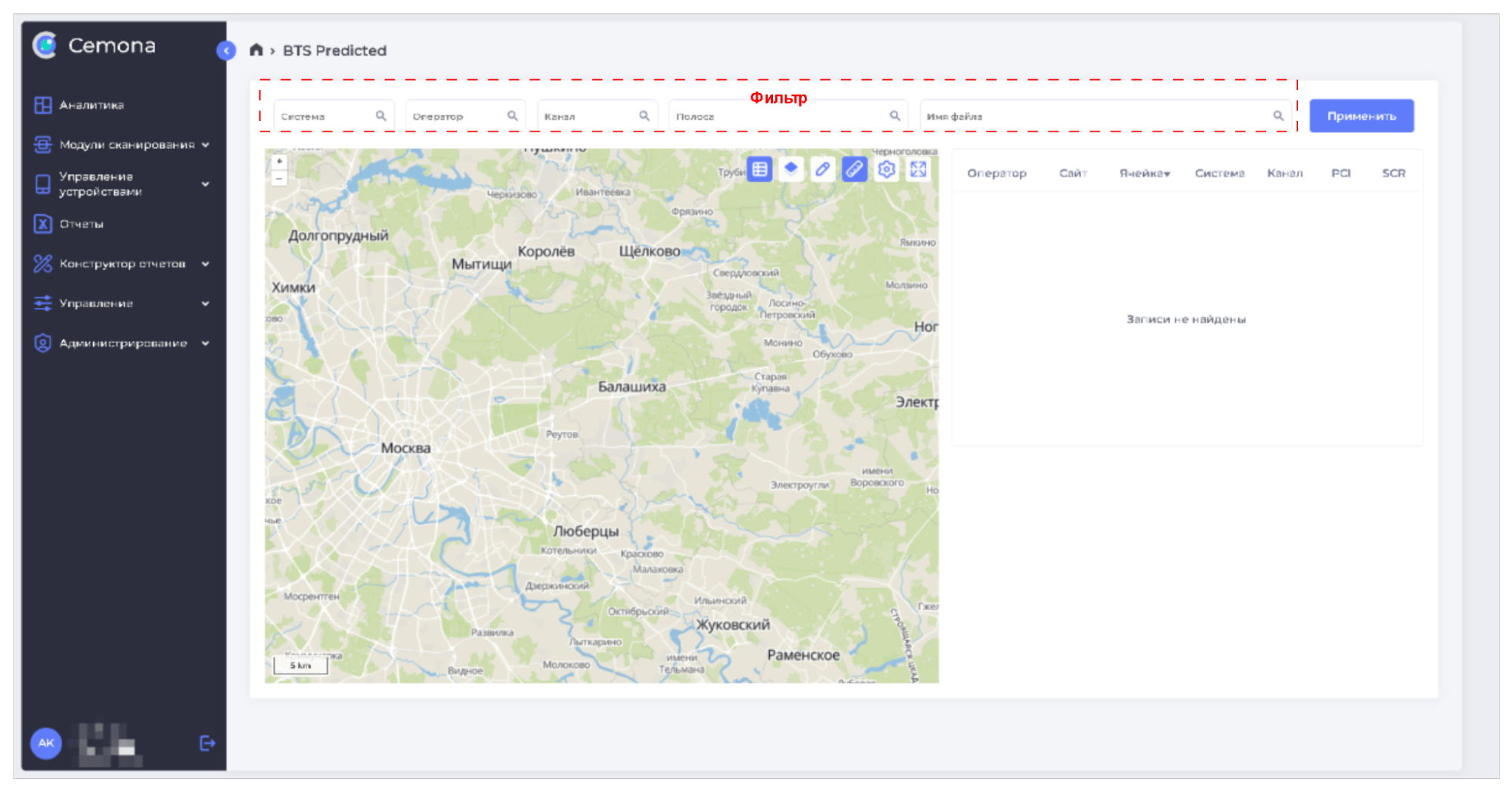

Для отображения результатов нужно выбрать файл с результатами измерений (Фильтр - Имя файла). Дополнительно можно отфильтровать результаты по используемой технологии, оператору, номерам каналов, полосе частот. Возможен множественный выбор.
В верхнем правом углу карты размещены пиктограммы управления отображением:
 | Скрыть таблицу |
|---|---|

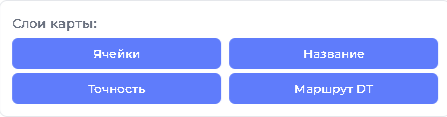

 | Управление слоями карты:  |
 | Измерение расстояний |
 | Показать/скрыть масштабную линейку |

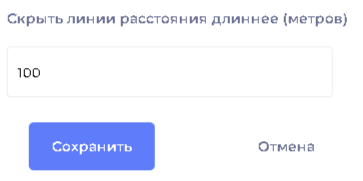

 | Интервал между точками измерений:  |
 | Полноэкранный режим отображения карты |
Band scan (сканирование диапазона)
Модуль "Band Scan" служит для оценки распределения рабочих частот каждого оператора в диапазонах GSM/3G/4G(LTE).

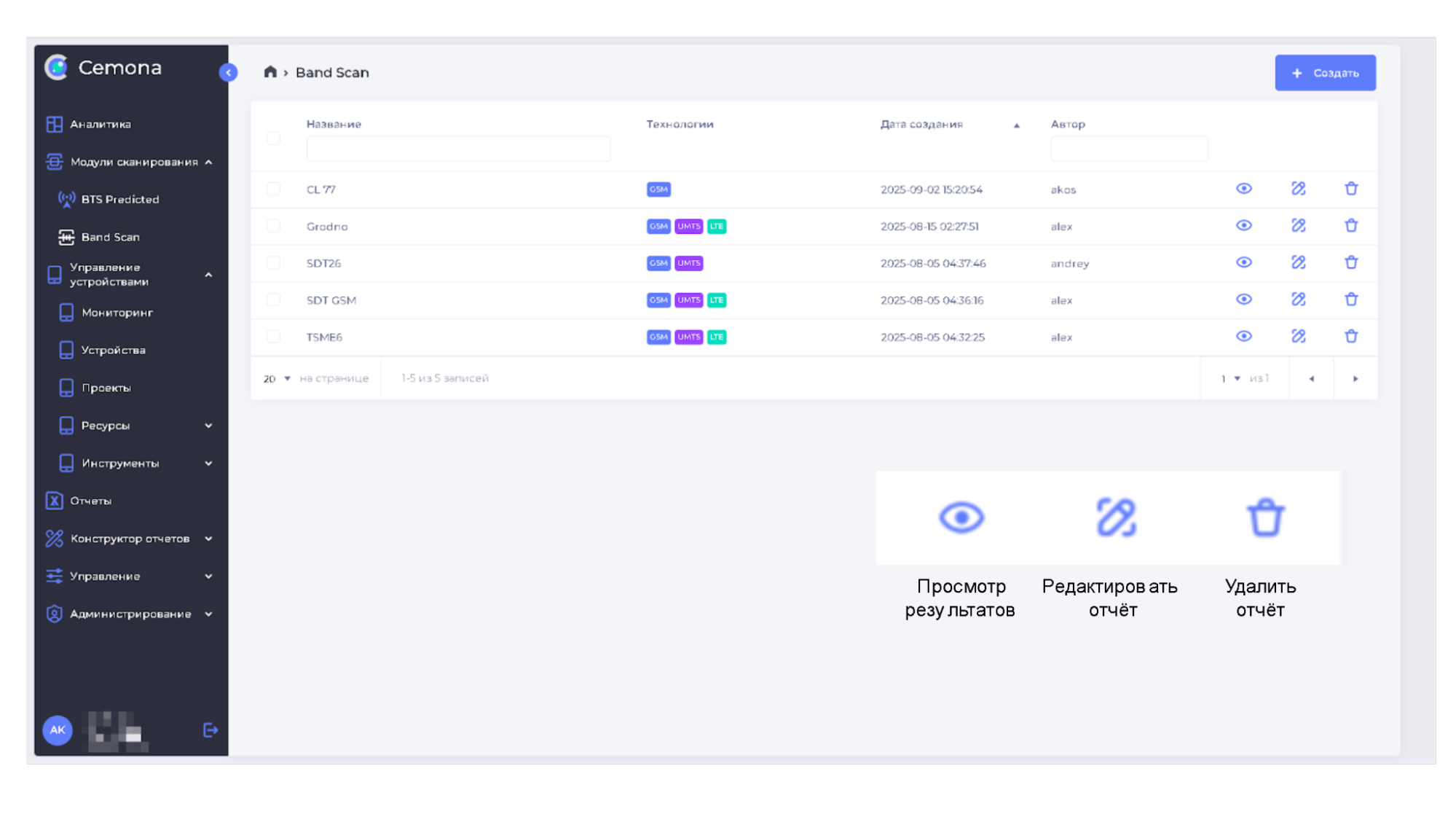

Ранее созданные отчёты сканирования представлены в табличном виде (см.рис.5.3). Для создания нового отчёта нажмите кнопку "Создать" в правом верхнем углу.

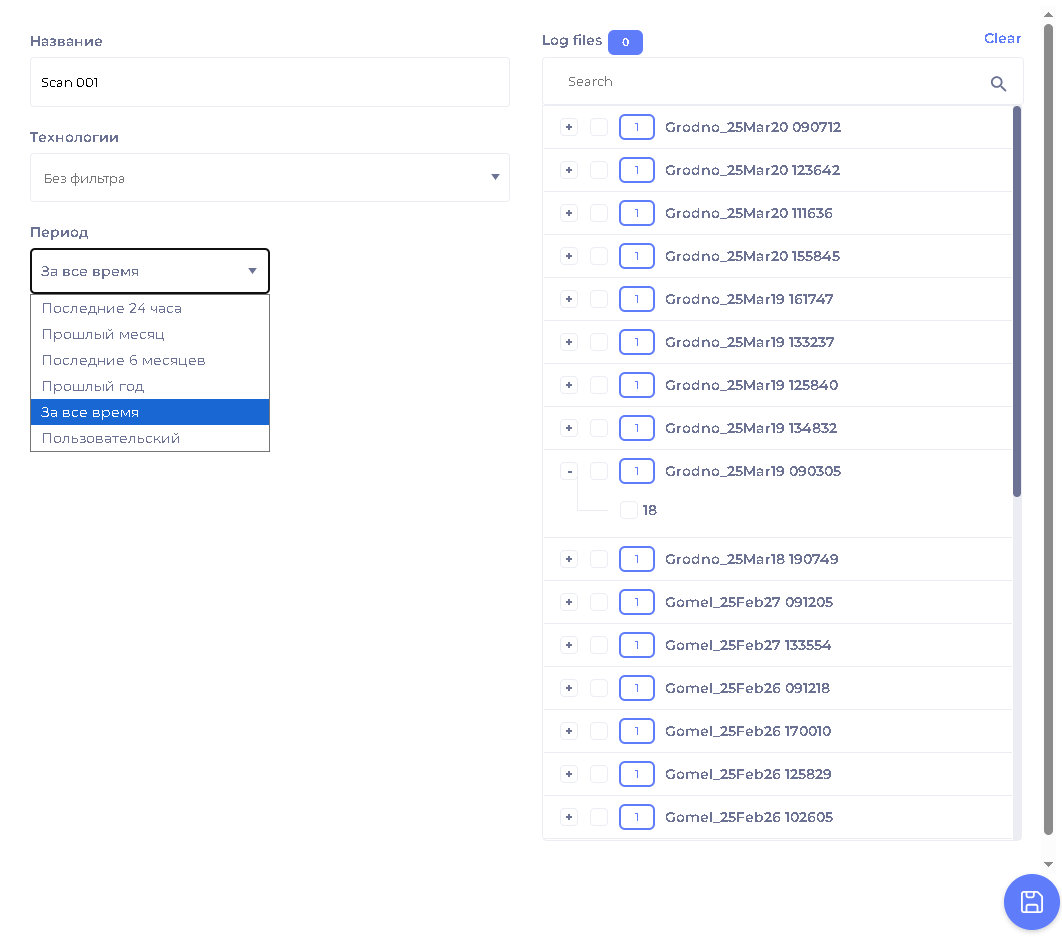

Заполните поля формы:
- Название - содержит имя отчёта, под которым он будет отображаться в таблице (рис.5.3).
- Технология - из выпадающего списка выберите нужную технологию (GSM/3G/LTE). Возможен множественный выбор.
- Период - время проведения измерений (рис.5.3).
- Log files - список доступных за указанный период файлов с результатами измерений. Нужные файлы следует отметить галочкой. Возможен выбор отдельных мобильных терминалов в рамках одного файла (рис.5.3)
Заполнив все поля формы, сохраните новый отчёт (пиктограмма в правом нижнем углу).

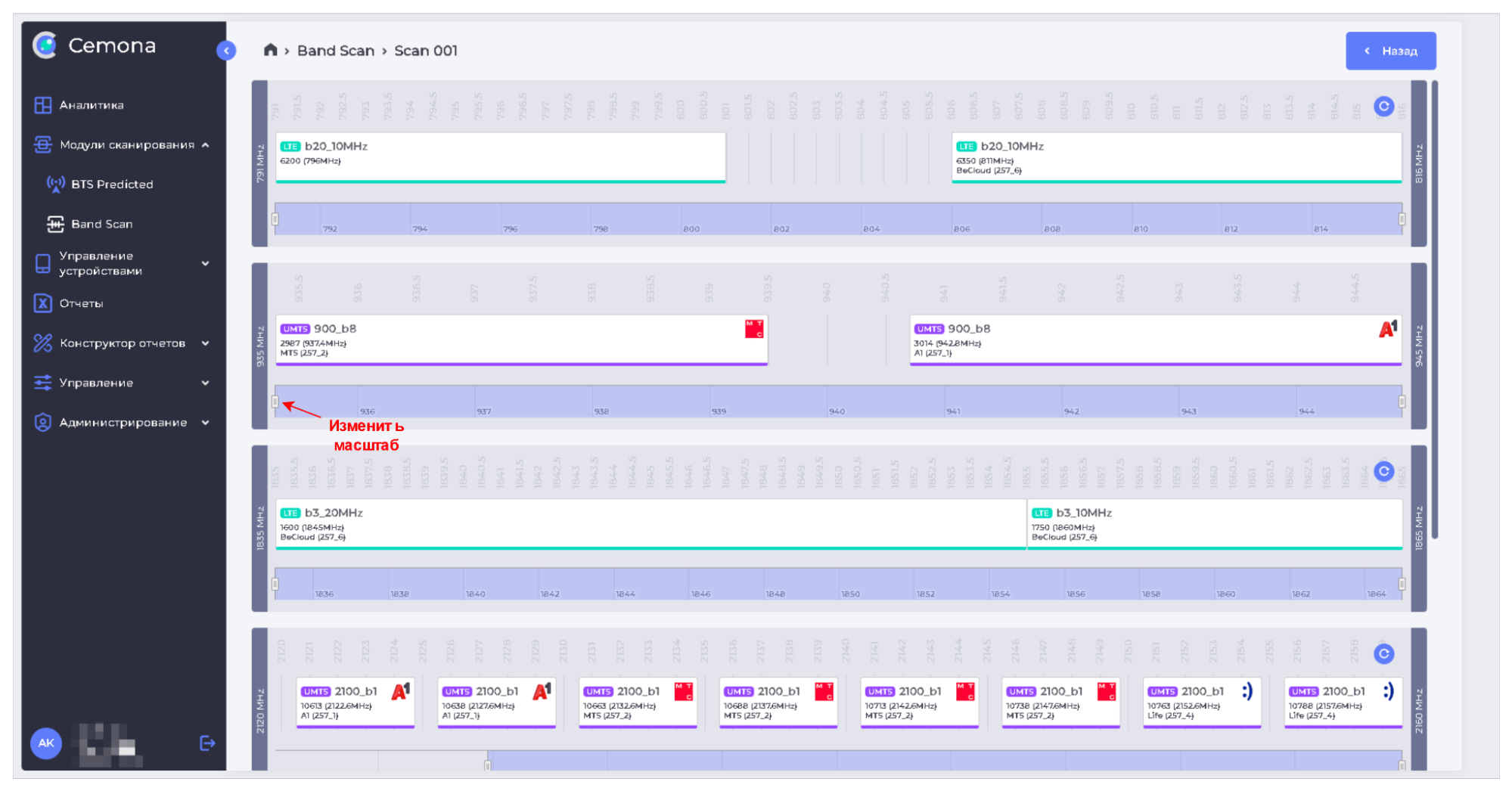

Для просмотра результатов нажмите соответствующую пиктограмму в списке отчетов (рис.5.3):
Отчёт содержит информацию об использовании спектра и данные об операторах (в виде пиктограмм).
